Фильтр безнапорный сорбционный одноступенчатый глубокой очистки «Саваж» ФБС-П 2,4-3,7 предназначен для очистки сточных вод (ливневых, производственных) от механических, мелкодисперсных, коллоидных примесей и мелкодиспергированных нефтепродуктов.
В сточных водах содержится большое количество взвешенных веществ, способных осаждаться, загрязняя окружающую среду. Глубокая очистка воды методом адсорбции от растворенных загрязнений до значений ПДК рыбохозяйственного и культурно-бытового водоемов.
В фильтре «Саваж» ФБС-П 2,4-3,7 используется сорбционная загрузка.

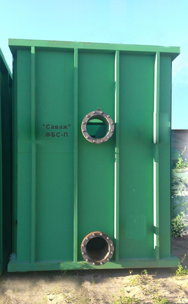

Фильтр безнапорный сорбционный одноступенчатый глубокой очистки «Саваж» ФБС-П 2,4-3,7 представляет собой прямоугольную емкость с внутренней вертикальной перегородкой, делящей его на две равные части. Внутри фильтра установлены: трубопровод подачи воды на очистку, выведенный на переднюю стенку фильтра, с расширительным конусом, труба перелива для сброса излишних стоков выполненная со сборным конусом, установленным на верхнем уровне воды в фильтре и выведенная на переднюю стенку фильтра, лоток сбора промывных вод, установленный в верхней трети фильтра и представляющий собой полукруглый лоток с зубчатыми боковыми стенками для равномерного сбора промывной воды по площади фильтра с выходной трубой отвода промывной воды на передней стенке фильтра. Фильтр безнапорный сорбционный одноступенчатый глубокой очистки «Саваж» ФБС-П 2,4-3,7 оборудован системами равномерного распределения исходной воды и для сбора и отвода очищенной воды.
В донной части установлена трубная система аэрации с выходом на переднюю часть фильтра. Система сбора фильтрованной воды и система аэрации в фильтре покрыты гравийной засыпкой. Поверх гравийной засыпки насыпан слой фильтрующего материала – в зависимости от условий применения сорбционная загрузка.
Фильтрация происходит в направлении снизу вверх. Сорбционная загрузка адсорбирует в первую очередь органические вещества неприродного происхождения, эмульгированные и растворимые в воде.
Промывка производится в направлении снизу вверх.
Продолжительность фильтроцикла 8-24 часа. Интенсивность промывки 8 л/с·м2. Время промывки 10-15 мин.
Технические характеристики
|
№ п/п |
Наименование |
ФБС-П 2,4-3,7 |
|
1 |
Производительность (одной ступени), м3/час |
60 |
|
2 |
Ширина, мм |
2400 |
|
3 |
Длина с ребрами жесткости, мм |
3700 |
|
4 |
Высота фильтра, мм |
3100 |
|
5 |
Площадь фильтрации, м3 |
7,7 |
|
6 |
Фильтрующий материал, кг |
6930 |
|
7 |
Загрузка гравийная, м3 |
1,54 |
|
8 |
Дренажные колпачки, шт. |
54 |
Эффект очистки
|
Взвешенные вещества |
Нефтепродукты |
|
до 80% |
до 85% |
