Фильтр безнапорный глубокой очистки «Саваж» ФБО-П 2х2,4-3,5 предназначен для очистки сточных вод (ливневых, производственных) от механических, мелкодисперсных, коллоидных примесей и мелкодиспергированных нефтепродуктов методом фильтрации контактной фильтрации загрязненных стоков с зернистой загрузкой.

В сточных водах содержится большое количество взвешенных веществ, способных осаждаться, загрязняя окружающую среду. Механическая очистка – экономически оправданный способ выделения взвешенных веществ из сточных вод, причем фильтрованием достигаются достаточные показатели для выпуска очищенных сточных вод в рыбохозяйственный водоем.

Фильтр безнапорный глубокой очистки «Саваж» ФБО-П 2х2,4-3,5 применяется для удаления из сточных вод взвешенных веществ перед подачей воды на технические нужды и т.п.

На I и II ступени фильтра «Саваж» ФБО-П 2х2,4-3,5 используется зернистая загрузка с определенным фракционным составом.

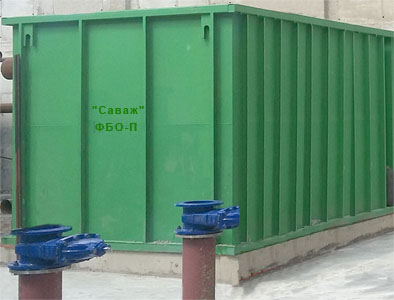

Фильтр безнапорный глубокой очистки «Саваж» ФБО-П 2х2,4-3,5 представляет собой прямоугольную емкость с внутренней вертикальной перегородкой, делящей его на две равные части. Внутри фильтра установлены: трубопровод подачи воды на очистку, выведенный на переднюю стенку фильтра, с расширительным конусом, труба перелива для сброса излишних стоков выполненная со сборным конусом, установленным на верхнем уровне воды в фильтре и выведенная на переднюю стенку фильтра, лоток сбора промывных вод, установленный в верхней трети фильтра и представляющий собой полукруглый лоток с зубчатыми боковыми стенками для равномерного сбора промывной воды по площади фильтра с выходной трубой отвода промывной воды на передней стенке фильтра.Фильтр безнапорный глубокой очистки «Саваж» ФБО-П 2х2,4-3,5 оборудован системой равномерного распределения исходной воды и дренажной системой для сбора и отвода очищенной воды, оборудованной дренажными колпачками.

В донной части установлена трубная система аэрации с выходом на переднюю часть фильтра. Система сбора фильтрованной воды и система аэрации в фильтре покрыты гравийной засыпкой. Поверх гравийной засыпки насыпан слой фильтрующего материала – в зависимости от условий применения разных фракций.

Фильтрация происходит в направлении убывающей крупности гранул сверху вниз через зернистую загрузку с определенными размерами гранул для I ступени фильтрации и для II ступени фильтрации.

Промывка производится восходящим потоком в направлении обратном фильтрованию.
Продолжительность фильтрации 8-24 часа. Интенсивность промывки только водой 14-16 л/с·м². Барботирование интенсивностью 18-20 л/c·м² в течение 5 минут и водой 6-7 л/c·м²в течение 6-8 минут.Время водо-воздушной промывки 11-13 мин.

Технические характеристики

Эффект очистки
